Bộ Cảnh Báo Sự Cố Đầu Cáp EKL4
Bộ cảnh báo sự cố đầu cáp EKL4 hãng Adaxing thường được lắp đặt cho các loại tủ trung thế RMU ABB SafeRing/SafePlus, tủ RM6 Schneider, tủ RMU Siemens 8DJH,… Đây là loại thiết bị chỉ báo lỗi ngắn mạch và chạm đất cho biết lỗi ngắn mạch đường dây điện áp cao bằng cách phát hiện 3 dòng điện một pha và dòng điện ngắn mạch, đồng thời phát hiện lỗi nối đất bằng cách phát hiện dòng điện thứ tự.

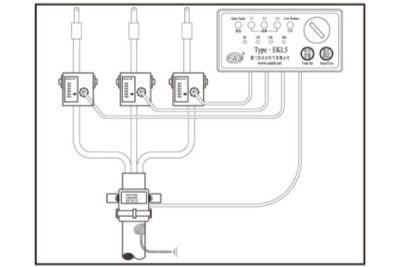

Việc lắp đặt bộ báo sự cố đầu cáp ngầm trung thế EKL4 giúp giám sát đường dây, nhanh chóng tìm ra vị trí xảy ra sự cố ngắn mạch hoặc nối đất trên mạng phân phối điện 3kV-40,5kV, thiết bị đóng cắt hoặc thiết bị phân nhánh cáp,…
6 Chức năng của bộ cảnh báo sự cố đầu cáp EKL4
- Chỉ thị cảnh báo sự cố ngắn mạch. Phát hiện lỗi với 3 cảm biến dòng điện một pha. Chỉ báo ngắn mạch (3 pha L1,L2,L3) lần lượt bằng 3 đèn LED siêu sáng.
- Chỉ thị cảnh báo sự cố chạm đất. Phát hiện lỗi với 1 cảm biến dòng điện nối đất. Chỉ báo lỗi chạm đất bằng một màn hình LED siêu sáng.
- Chỉ thị cảnh báo pin yếu. Nguồn điện phụ 24V-230V DC/AC hoặc pin Li-ion tích hợp. Đồng thời, có chỉ báo trạng thái nguồn điện thấp.
- Cảnh báo từ xa và reset. Chỉ báo từ xa thông qua 2 tiếp điểm rơle.
- Tự động reset. Đặt lại từ xa. Tự động đặt lại với thời gian đặt lại 7s/8h/12h/24h cho các tùy chọn.
- Kiểm tra và reset. Nút đặt lại/kiểm tra.
Thông số kỹ thuật bộ cảnh báo sự cố đầu cáp EKL4
| Mã sản phẩm | EKL4 | ||
| Cấp điện áp | 3kV-40,5kV | ||
|
Môi trường lắp đặt
|
Nhiệt độ | -25°C đến +70°C | |
| Độ ẩm | ≤95% | ||
| Ngưỡng dòng điện báo động ngắn mạch | 150A-2000A | ||
| Ngưỡng dòng điện báo động lỗi nối đất | 10A-100A | ||
| Độ chính xác hiện tại báo động | ±10% | ||
|
Thời gian phản hồi báo động
|
Lỗi ngắn mạch | 40 mili giây | |
| Lỗi nối đất | 40 mili giây | ||
|
Working current
|
Stand by | ≤10uA | |
| Báo động chỉ định | .50,5mA | ||
| Thời gian tự động thiết lập lại | 7s/8h/12h/24h | ||
|
Nguồn điện phụ trợ
|
Pin tích hợp | Li-ion 3.6v2.25Ah | |
| Bên ngoài | 24V-230V DC/AC | ||
| Công suất tiếp điểm rơle | 2A 30VDC/1A 125VAC | ||
|
Đường kính dây dẫn áp dụng
|
Cảm biến ngắn mạch
|
loại A | Φ20mm~Φ40mm |
| loại B | Φ30mm~Φ50mm | ||
| loại C | Φ50mm~Φ70mm | ||
|
Cảm biến nối đất
|
loại A | Φ60mm~Φ100mm | |
| loại C | Φ80mm~Φ130mm | ||
|
Lớp bảo vệ
|
Chỉ báo | IP40 | |
| Cảm biến | IP65 | ||
| Chiều dài cáp quang cho cảm biến ngắn mạch | 1,5m hoặc theo yêu cầu | ||
| Chiều dài cáp quang cho cảm biến nối đất | 2,5m hoặc theo yêu cầu | ||
| Kích thước cửa sổ bảng điều khiển (WxH) | 92x45mm | ||
| Kích thước chỉ báo (WxHxD) | 96X48x69mm | ||
| Kích thước cảm biến (WxHxD) | 40x44x27mm | ||
