Tổng quan về tủ RM6-RE-IIII

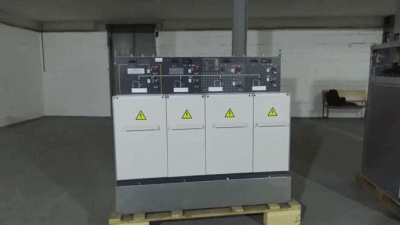

Tủ RMU 4 ngăn Schneider RM6-RE-IIII bao gồm 4 ngăn cầu dao phụ tải LBS 630A, dự phòng ghép ngăn mở rộng về bên phải. Tủ hợp bộ mạch vòng trung thế với thiết kế nhỏ gọn mà vẫn đáp ứng đầy đủ các chức năng: kết nối, đo lường, tích hợp thiết bị đóng cắt cố định với chức năng bảo vệ máy biến áp.
- Tủ trung thế Schneider sử dụng cách điện khí SF6, thiết kế theo tiêu chuẩn IEC 60694, IEC 62271-200, IEC 60265-1, IEC 62271-105, IEC 62271-102, IEC 60255.
- Tủ RM6 Schneider có thể mở rộng, bổ sung một hoặc nhiều ngăn cho tủ đơn giản bằng cách thêm vào các mô-đun kết nối với nhau bởi thanh cái thông qua các đầu ra hướng trường.
Xem thêm: Catalogue Tủ trung thế Schneider RM6.
Thông số kỹ thuật RM6-RE-IIII
Đặc tính kỹ thuật chung của tủ trung thế Schneider RM6-RE-IIII
- Vị trí lắp đặt: Tủ RMU lắp trong trạm kios hoặc trạm biến áp trong nhà.
- Kích thước tủ trung thế RMU Schneider RM6 4 ngăn RE-IIII:
- Dài (mm): L= 1619 + 30 = 1649.
- Khối lượng (kg): 320.
Thông số kỹ thuật tủ trung thế Schneider RM6-RE-IIII
NGĂN I: Dao cắt tải – cách ly
| Điện áp định mức | Ur | kV | 24 | ||||
| Tần số định mức | Fr | Hz | 50 hoặc 60 | ||||
| Mức cách điện | |||||||
|
Tần số công nghiệp 50Hz/1phút
|
Pha-pha, Pha-đất |
Ud | kV rms | 50 | |||
| Qua khoảng cách ly | Ud | kV rms | 60 | ||||
|
Chịu xung sét
|
Pha-pha, Pha-đất |
Up | kV đỉnh | 125 | |||
| Qua khoảng cách ly | Up | kV đỉnh | 145 | ||||
| Dòng định mức | Ir | A | 400 | 400 | 630 | 630 | |
| Dòng định mức thanh cái | Ir | A | 400 | 400 | 630 | 630 | |
| Dòng đỉnh định mức | Ip | kA | 31.25 | 40 | 40 | 50 | |
|
Dòng chịu ngắn hạn
|
It | kA rms | 12.5 | 16 | 16 | 20 | |
| tk | s | 1 | 1 | 1 | 1 hoặc 3 | ||
|
Khả năng cắt
|
Dòng tải tác dụng | Iload | A | 400 | 400 | 630 | 630 |
| Dòng chạm đất | Ief1 | A | 320 | 320 | 320 | 320 | |
| Dòng nạp cáp | Icc | A | 110 | 110 | 110 | 110 | |
| Khả năng đóng vào NM của dao cắt tải & nối đất | Ima | kA đỉnh | 31.25 | 40 | 40 | 50 | |
| Sứ xuyên (1) | Kiểu | B hoặc C | B hoặc C | C | C | ||
|
Độ bền cơ
|
Dao cắt tải-cách ly | M1 | Số lần mở dao | 1000 | |||
| Dao nối đất | M0 | Số lần mở dao | 1000 | ||||
|
Độ bền điện
|
Dao cắt tải-cách ly
|
E3 | Số lần CO ở dòng định mức | 100 | |||
| Số lần thao tác đóng vào ngắn mạch | 5 | 5 | 5 | 2 | |||
|
Dao nối đất
|
E2 | Số lần CO ở dòng định mức | 100 | ||||
| Số lần thao tác đóng vào ngắn mạch | 5 | 5 | 5 | 2 | |||
