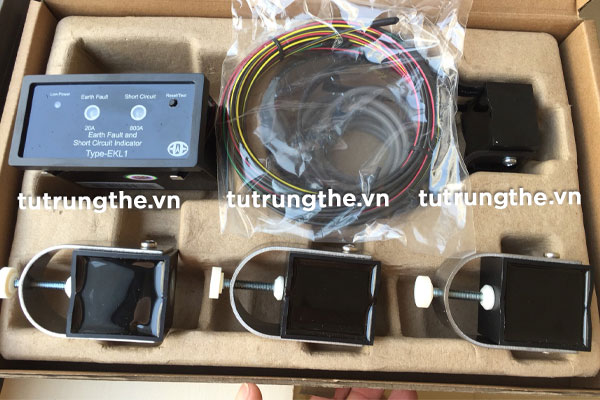

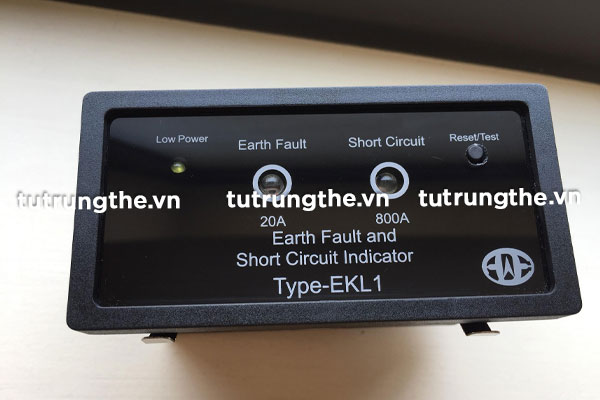

Bộ báo sự cố đầu cáp EKL1 Andaxing lắp tủ RMU ABB Schneider
Bộ báo sự cố đầu cáp EKL1 Andaxing lắp tủ RMU ABB Schneider đem đến một giải pháp tin cậy và hiệu quả trong việc giám sát và bảo vệ các hệ thống điện. Bộ báo sự cố đầu cáp EKL1 là một sản phẩm của dòng EKL sản xuất bởi Andaxing Electric Group – đối tác chiến lược của ABB.
Thông số kỹ thuật EKL4C Chaobo
-
Điện áp làm việc: 3 kV đến 40.5 kV.
-
Dòng cảnh báo ngắn mạch: 150 A – 2000 A (±10%).
-
Dòng cảnh báo chạm đất: 10 A – 100 A (±10%).
-
Thời gian tác động: 40 ms cho cả lỗi ngắn mạch và chạm đất.
-
Nguồn nuôi:
-
Pin lithium tích hợp (3.6V/2.25Ah).
-
Nguồn ngoài: 24V – 230V AC/DC.
-
-
Tiếp điểm rơle đầu ra: 2A 30VDC / 1A 125VAC.
-
Cảm biến ngắn mạch:
-
Type A: Φ20mm – Φ40mm.
-
Type B: Φ30mm – Φ50mm.
-
Type C: Φ50mm – Φ70mm.
-
-
Cảm biến chạm đất:
-
Type A: Φ60mm – Φ100mm.
-
Type C: Φ80mm – Φ130mm.
-
-
Cấp bảo vệ:
-
Bộ hiển thị: IP40.
-
Cảm biến: IP65.
-
-
Chiều dài dây dẫn cảm biến:
-
Cảm biến ngắn mạch: 1.5m hoặc theo yêu cầu.
-
Cảm biến chạm đất: 2.5m hoặc theo yêu cầu.
-
Các chức năng của bộ báo sự cố EKL4C Chaobo
Bộ báo sự cố EKL1 là thiết bị giám sát và cảnh báo sự cố cho đầu cáp trong hệ thống điện trung thế, được thiết kế để phát hiện nhanh chóng các tình huống như ngắn mạch hoặc chạm đất, giúp nâng cao hiệu quả bảo trì và vận hành lưới điện.
- Phát hiện sự cố cả 3 pha.
- Sử dụng cảm biến với độ nhạy cao và dây cáp quang để truyền tín hiệu báo lỗi dòng ngắn mạch.
- Có khả năng tự động thiết lập lại sau sự cố với các khoảng thời gian tùy chọn: 7s, 8 giờ, 12 giờ, 24 giờ.
Bộ cảnh báo sự cố đầu cáp EKL1 được sử dụng rộng rãi trong các hệ thống điện trung thế, đặc biệt là trong các tủ RMU (Ring Main Unit) của các hãng như ABB, Schneider, Siemens, EATON
