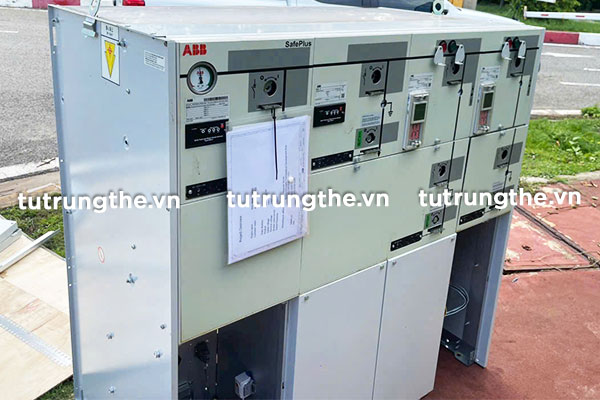

Tủ RMU ABB Safeplus CCVV 24kV
Tủ RMU ABB Safeplus CCVV 24kV là cấu hình tủ RMU 4 ngăn thông dụng trong hệ thống phân phối thứ cấp. Tủ trung thế ABB 24kV SafeRing/ Safeplus phù hợp cho hầu hết các ứng dụng đóng cắt trong hệ thống phân phối 12/24 kV, cung cấp dưới dạng tủ điện trung thế mạch vòng có thể mở rộng dưới dạng tùy chọn.
ĐẶC TÍNH KỸ THUẬT CHUNG:
- Tủ trung thế ABB 4 ngăn CCVV gồm 2 Ngăn cầu dao phụ tải đầu vào (ngăn C) và 2 Ngăn máy cắt đầu ra bảo vệ Máy biến áp (ngăn V).
- Tủ RMU ABB chính hãng đáp ứng yêu cầu lắp đặt trong nhà hoặc ngoài trời trong các trạm kiosk, đặt trong vỏ tủ kim loại.
- Tủ tiêu chuẩn là tủ trung thế 4 ngăn compact không mở rộng, khách hàng có thể đặt hàng loại mở rộng.
Xem thêm: Catalogue Tủ trung thế ABB RMU 12/24kV
Cấu hình chuẩn Tủ RMU 2 ngăn ABB CV 24kV
Tủ RMU ABB CCVV 24kV phiên bản 4 ngăn bao gồm:
- Module C – 2 ngăn cầu dao phụ tải (Load Break Switch – LBS): dùng để đóng/cắt nguồn điện từ lưới.
- Module V – 2 ngăn máy cắt trung thế (VCB): đầu ra bảo vệ máy biến áp.
Tùy theo nhu cầu sử dụng, tủ có thể được mở rộng thêm các ngăn hoặc cấu hình linh hoạt để đáp ứng yêu cầu hệ thống.
Tủ trung thế RMU ABB Safeplus CCVV 24kV là cấu hình thông dụng cho:
- Trạm phân phối trung thế cho khu công nghiệp, khu dân cư, cao ốc văn phòng.
- Hệ thống điện đô thị hoặc các nhà máy cần độ tin cậy cấp điện cao.
- Hệ thống phân phối trung thế 22kV – 24kV cho điện lực, nhà máy năng lượng tái tạo.
Thông số kỹ thuật tủ trung thế ABB CCVV 24kV
| KÍCH THƯỚC | |
| Sâu | 765mm |
| Rộng | 696 mm |
| Cao | 1336 mm |
| THÔNG SỐ KỸ THUẬT | |
| Điện áp định mức | 24kV |
| Dòng điện định mức | 630A |
| Dòng cắt ngắn mạch | 16kA đến 21kA/3s |
Báo giá tủ trung thế ABB CCVV 24kV
Giá bán tủ RMU ABB SafeRing SafePlus phụ thuộc vào biến động thị trường và lựa chọn của khách hàng (tủ có phụ kiện hay không). Để cập nhật bảng giá tủ trung thế ABB 24kV (giá đại lý chiết khấu hấp dẫn), quý khách có thể liên hệ thông tin dưới đây:
