Tủ Trung Thế RMU 4 Ngăn ABB CCCV 24kV
Tủ RMU trung thế ABB CCCV 24kV là cấu hình tủ RMU 4 ngăn thông dụng trong hệ thống phân phối thứ cấp. Tủ trung thế ABB 24kV SafeRing SafePlus phù hợp cho hầu hết các ứng dụng đóng cắt trong hệ thống phân phối 12/24 kV, cung cấp dưới dạng tủ điện trung thế mạch vòng có thể mở rộng dưới dạng tùy chọn.
ĐẶC TÍNH KỸ THUẬT CHUNG:
- Tủ trung thế ABB 4 ngăn CCCV gồm 03 ngăn cầu dao phụ tải đầu vào (C) và 1 ngăn máy cắt đầu ra bảo vệ máy biến áp (V).
- Tủ hợp bộ mạch vòng trung thế dùng trong trạm trung gian phân phối và tạo mạch vòng cho lưới điện 24kV (22kV, 23kV, 24kV).
- Tủ RMU đáp ứng yêu cầu lắp đặt trong nhà hoặc trong các vỏ tủ trạm kiosk ngoài trời.
Xem thêm: Catalogue Tủ trung thế ABB RMU 12/24kV

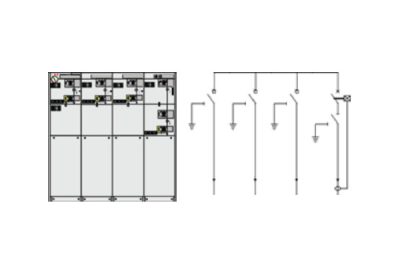

Cấu hình tủ RMU 4 ngăn ABB CCCV 24kV
- 03 ngăn cầu dao phụ tải đầu vào (ngăn C): gồm dao cắt tải cách ly ba vị trí và dao tiếp địa, sử dụng khí SF6 làm môi trường dập hồ quang.
- 01 ngăn máy cắt có các bầu chân không đóng vai trò là các buồng dập dòng điện. Một dao cách ly/dao tiếp địa ba vị trí mắc nối tiếp với mạch
chính của máy cắt.
Thông số kỹ thuật tủ trung thế ABB CCCV 24kV
| KÍCH THƯỚC | |
| Sâu | 765mm |
| Rộng | 1346 mm |
| Cao | 1336/1100* mm |
| THÔNG SỐ KỸ THUẬT | |
| Điện áp định mức | 24kV |
| Dòng điện định mức | 630A |
| Dòng cắt ngắn mạch | 16kA – 21kA/3s |
Báo giá tủ RMU 4 ngăn ABB SafeRing SafePlus CCCV 24kV
Giá bán tủ RMU 4 ngăn ABB CCCV 24kV phụ thuộc vào biến động thị trường và lựa chọn của khách hàng (tủ compact hay mở rộng, có phụ kiện kèm theo không). Để cập nhật bảng giá tủ trung thế ABB 24kV (giá đại lý chiết khấu hấp dẫn), quý khách có thể liên hệ thông tin dưới đây:
