Tủ RMU là gì? Tổng quan về cấu tạo và nguyên lý hoạt động

Trong hệ thống phân phối điện trung thế, tủ RMU đóng vai trò quan trọng trong việc đảm bảo tính liên tục và an toàn cho lưới điện. Vậy tủ RMU là gì? Tổng quan về cấu tạo và nguyên lý hoạt động của thiết bị này ra sao? Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về chức năng, cấu tạo chi tiết và các dòng sản phẩm RMU phổ biến hiện nay.

Để giúp khách hàng hiểu rõ hơn về sản phẩm, bảng giá tủ RMU, catalogue tủ RMU, vui lòng liên hệ trực tiếp cho chúng tôi qua thông tin bên dưới:

LIÊN HỆ TƯ VẤN: 0903 924 986

Mời bạn để lại số điện thoại, tư vấn viên gọi lại báo giá hoàn toàn miễn phí:

Định nghĩa tủ RMU và vai trò trong hệ thống điện

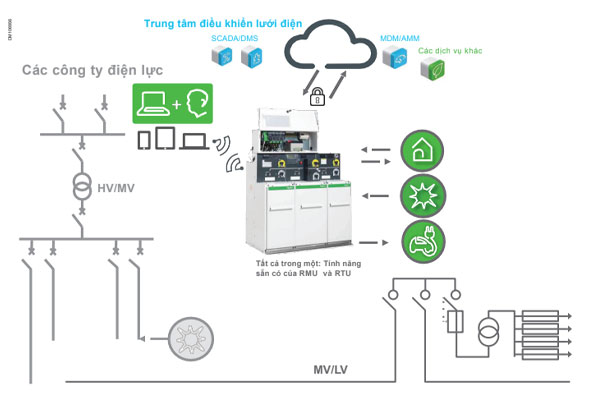

*Tủ RMU được kết nối để vận hành lưới điện hiệu quả*

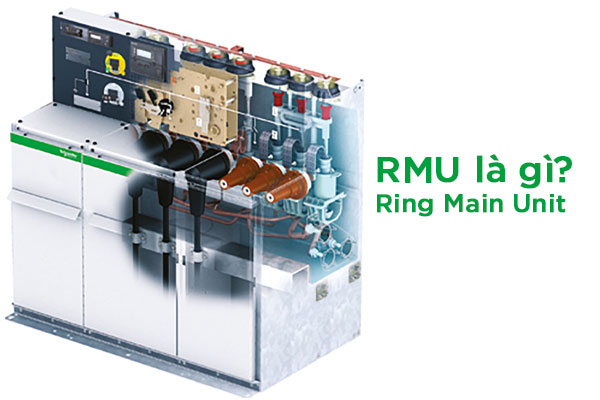

Tủ RMU (Ring Main Unit) là thiết bị đóng cắt trung thế được sử dụng phổ biến trong các hệ thống phân phối điện từ 6kV đến 24kV. Đây là một phần quan trọng trong mạng lưới điện vòng (ring network), cho phép linh hoạt trong vận hành và đảm bảo tính liên tục cung cấp điện cho khách hàng.

Trong hệ thống điện hiện đại, tủ RMU trung thế giúp tăng cường độ tin cậy và an toàn bằng cách cô lập sự cố nhanh chóng, giảm thời gian mất điện, hỗ trợ quá trình bảo trì và mở rộng lưới điện mà không gây gián đoạn cung cấp.

Tại tutrungthe.vn, chúng tôi phân phối đa dạng các dòng tủ trung thế Schneider, tủ trung thế Siemens, tủ trung thế Entec, tủ trung thế ABB, tủ trung thế Trường Giang, tủ trung thế Eaton… đáp ứng tiêu chuẩn IEC và nhu cầu từ công trình dân dụng, công nghiệp, đến trạm biến áp không người trực.

*Ứng dụng của tủ RMU trong các lĩnh vực*

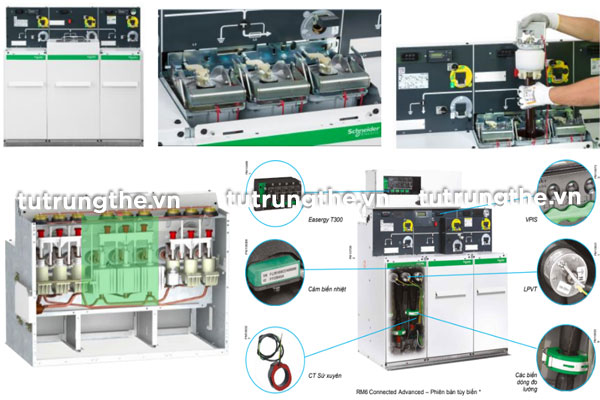

Các thành phần chính của một tủ RMU

Một tủ RMU tiêu chuẩn bao gồm các thành phần chính sau:

Ngăn dao cách ly (Load Break Switch – LBS): Dùng để đóng/ngắt mạch điện khi có tải, hoạt động an toàn trong điều kiện bình thường.
Ngăn máy cắt (Circuit Breaker): Bảo vệ quá tải, ngắn mạch và sự cố, có thể vận hành bằng tay hoặc tự động.
Ngăn cầu chì (Fuse): Tăng cường bảo vệ cho các thiết bị như máy biến áp.
Thanh cái (Busbar): Kết nối các ngăn với nhau trong hệ thống vòng.
Cách điện khí SF6 hoặc rắn (Solid Insulated): Cách điện giữa các pha và vỏ, phổ biến nhất là khí SF6 do khả năng cách điện và dập hồ quang tốt.
Cơ cấu vận hành: Tay quay cơ khí hoặc motor điều khiển từ xa, cho phép đóng/cắt an toàn.
Hệ thống chỉ thị và bảo vệ: Đồng hồ đo, rơ le bảo vệ, chỉ thị sự cố, chống sự xâm nhập từ bên ngoài.

Một số mẫu sản phẩm nổi bật tại tutrungthe.vn như tủ RMU Schneider NE-QI, tủ RMU Siemens 8DJH, tủ RMU ABB SafeRing, tủ RMU Entec 3 ngăn,… đều được thiết kế tối ưu hóa khả năng mở rộng và tích hợp các công nghệ mới như điều khiển từ xa SCADA.

Nguyên lý hoạt động cơ bản của tủ trung thế RMU

Nguyên lý hoạt động của tủ RMU trung thế dựa trên nguyên tắc đóng cắt và chuyển mạch trong mạch vòng. Khi có sự cố xảy ra tại một nhánh, tủ RMU sẽ cô lập nhánh đó và chuyển hướng cấp điện qua nhánh khác, đảm bảo nguồn điện không bị gián đoạn.

Chu trình cơ bản:

1. Đóng điện: Tủ được vận hành ở chế độ cấp điện bình thường.

2. Xảy ra sự cố: Thiết bị bảo vệ (máy cắt, cầu chì) nhanh chóng cắt tải ở nhánh sự cố.

3. Cách ly sự cố: Dao cách ly hoặc máy cắt cô lập phần hỏng.

4. Chuyển mạch cấp điện: Cấp điện từ hướng khác trong mạch vòng.

5. Khôi phục: Sau khi xử lý sự cố, hệ thống được đóng điện lại như ban đầu.

*Smart RM6, Tủ RMU Schneider + FRTU + Cảm biến*

Công nghệ hiện đại cho phép tủ RMU điều khiển từ xa kết nối với hệ thống SCADA, giúp thao tác vận hành nhanh chóng, giảm thiểu thời gian xử lý sự cố, đặc biệt quan trọng trong các trạm không người trực hoặc khu đô thị, nhà máy lớn.

Phân loại tủ RMU theo cách cách ly, cách vận hành

Hiện nay, tủ RMU được phân loại theo nhiều tiêu chí:

Theo môi trường cách điện

Tủ RMU khí SF6: Phổ biến nhất hiện nay, sử dụng khí SF6 để cách điện và dập hồ quang.
Tủ RMU cách điện rắn (Solid Insulated): Không dùng khí SF6, thân thiện với môi trường hơn.
Tủ RMU chân không: Dùng bộ ngắt chân không, an toàn và bền bỉ.

Theo phương thức vận hành

Tủ RMU cơ khí: Vận hành bằng tay qua cần gạt hoặc tay quay.
Tủ RMU motor (điều khiển từ xa): Có thể điều khiển đóng/cắt từ xa qua SCADA.
Tủ RMU tự động (Auto Recloser tích hợp): Có khả năng tự động đóng lại sau sự cố thoáng qua.

Theo hãng sản xuất

Tủ RMU Schneider RM6: Thiết kế hiện đại, phù hợp với SCADA, tuổi thọ cao.
Tủ RMU Siemens 8DJH: Kín khí tuyệt đối, vận hành êm, an toàn tối đa.
Tủ RMU ABB SafeRing/ Safeplus: Dòng tủ trung thế nổi bật với khả năng mở rộng dễ dàng.
Tủ RMU RVAC EATON: Tủ sản xuất bởi Eaton’s Cooper Power Systems.
